Module-overgangen van een transportabele baan zijn best wel een uitdaging. Als je rails, zonder voorzieningen, tot het eind van een module laat doorlopen, weet je niet zo zeker dat die rails bij iedere overgang van een module perfect uitlijnen.
Daarvoor is in eerste instantie een passysteem voor de modules gemaakt. Hierdoor weet je dat de onderbouw goed op elkaar aansluit bij iedere opzet-sessie van de baan. De rails moet ook zo perfect mogelijk over de overgang aansluiten. Dat kun je op verschillende manieren regelen. Ten eerste gewoon over de overgang rails leggen en na afloop op de overgang doorzagen/-slijpen. Nadeel is dat de rails in het proces al kan schuiven tem opzichte van elkaar. Twee: aan weerszijden van de overgang schroefjes op de juiste hoogte aanbrengen en de rails daarop vast solderen. Is al een stuk steviger, maar dat kun je niet direkt aan de rand doen. Drie: een stuk printplaat in de vorm van een bielzenmat. Daarop de rails gesoldeerd tot op de rand van de module.Ook hier de rails pas doorzagen/-slijpen als e.e.a helemaal vast ligt over de overgang.
Hieronder afbeeldingen uit het proces van deze methode; links voorbereiden, midden vlak voor lijmen rails, resultaat na lijmen.
Als voorbereiding het stuk rails op lengte maken, ontdoen van de bielzenmat op de plek waar de speciale print komt en aangeven waar aanslutingen van draden moeten komen. Hier is schilderstape gebruikt om e.e.a. op de juiste plek te houden. Daarna vastsolderen en draden aansluiten aan de onderkant van de spoorstaven. Als laatste het geheel op zijn plek lijmen. Na drogen van de lijm worden er nog railschroefjes door de printjes gedaan voor de stevigheid.
Hier zie je bij de overgang ook nog een grote ruimte tussen de modules. Dat is geregeld m.b.v. 2 0,6 mm dikke plaatjes (je ziet 2 witte blokjes aan weerskanten van de baan. Dit helpt om na het doorslijpen van de spoorstaven een kleinere tussenruimte over te houden.

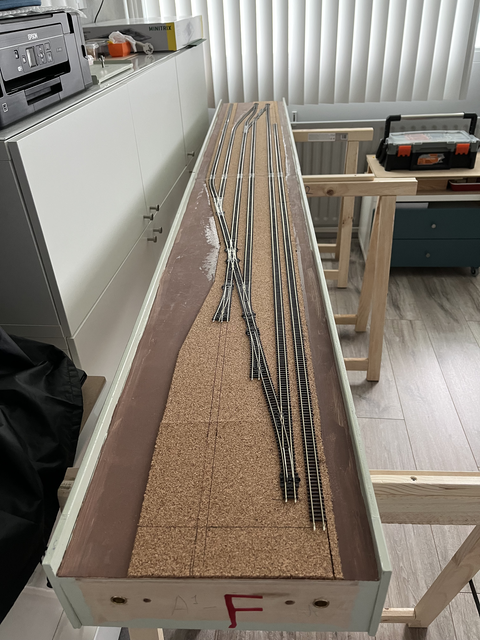

HIeronder een foto van de modules E & F aan elkaar. Daarnaast zie je de print, die de overgang vormt. Dit zijn er twee aan elkaar. Nadat deze is doorgeslepen weet je zeker dat de railstaven recht voor elkaar zitten.
