05 - Rolbrug uitgezocht

Deel dit artikel

,

Voor deze baan hebben we besloten een rolbrug van Minitrix te gaan inbouwen. Die moet natuurlijk een decoder/besturing krijgen.

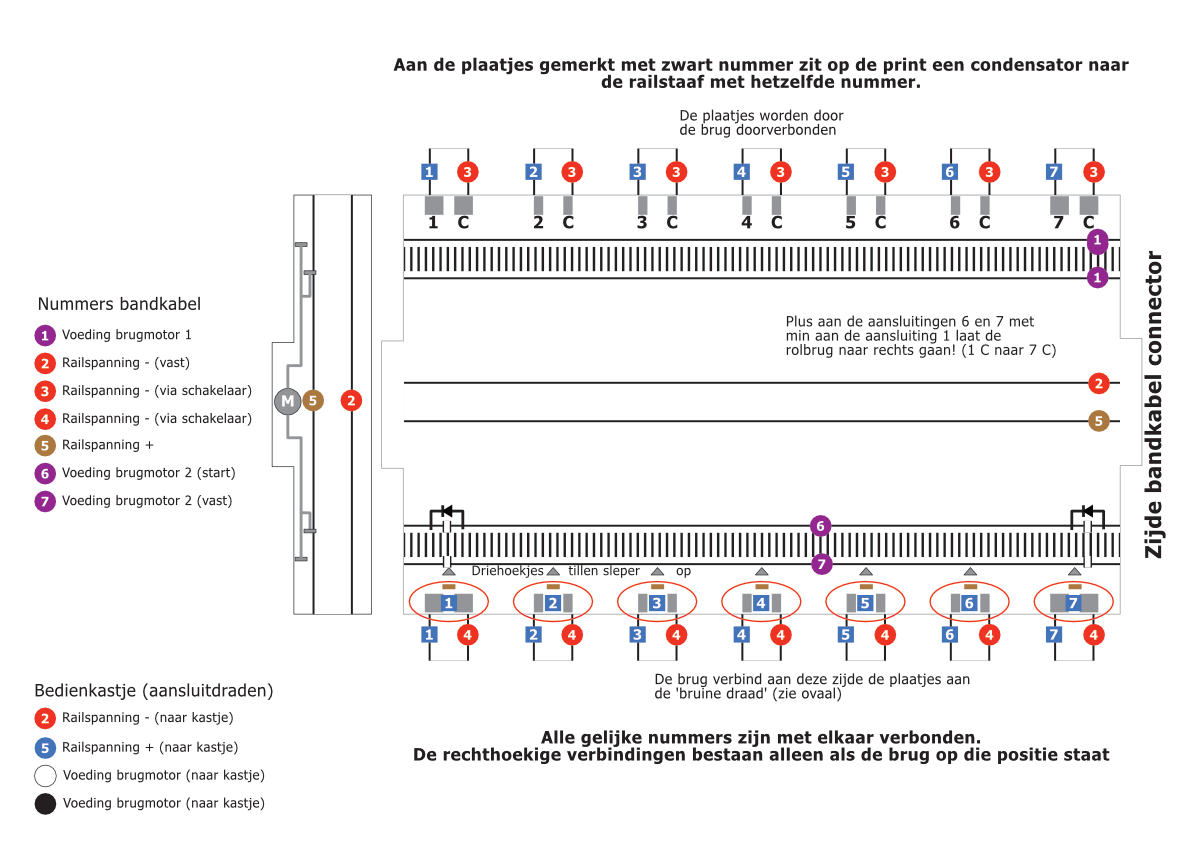

Dan moet je wel weten hoe die in elkaar zit. Minitrix levert bij het apparaat geen schema's, dus moesten we dat uitzoeken. Het resultaat van het zoekwerk is onderstaande tekening.

Rolbrug aansluitingen

Omdat we automatisch willen rijden op deze baan, zal er een rolbrug decoder moeten komen. We hebben er 1 gevonden op internet en dat was hier.

Echter deze mist een aantal zaken, die wij wel graag willen hebben; galvanische scheiding van de verschillende functionele onderdelen, Loconet i.p.v. DCC vanwege o.a. terugmelden, geen extra melders e.d. nodig.

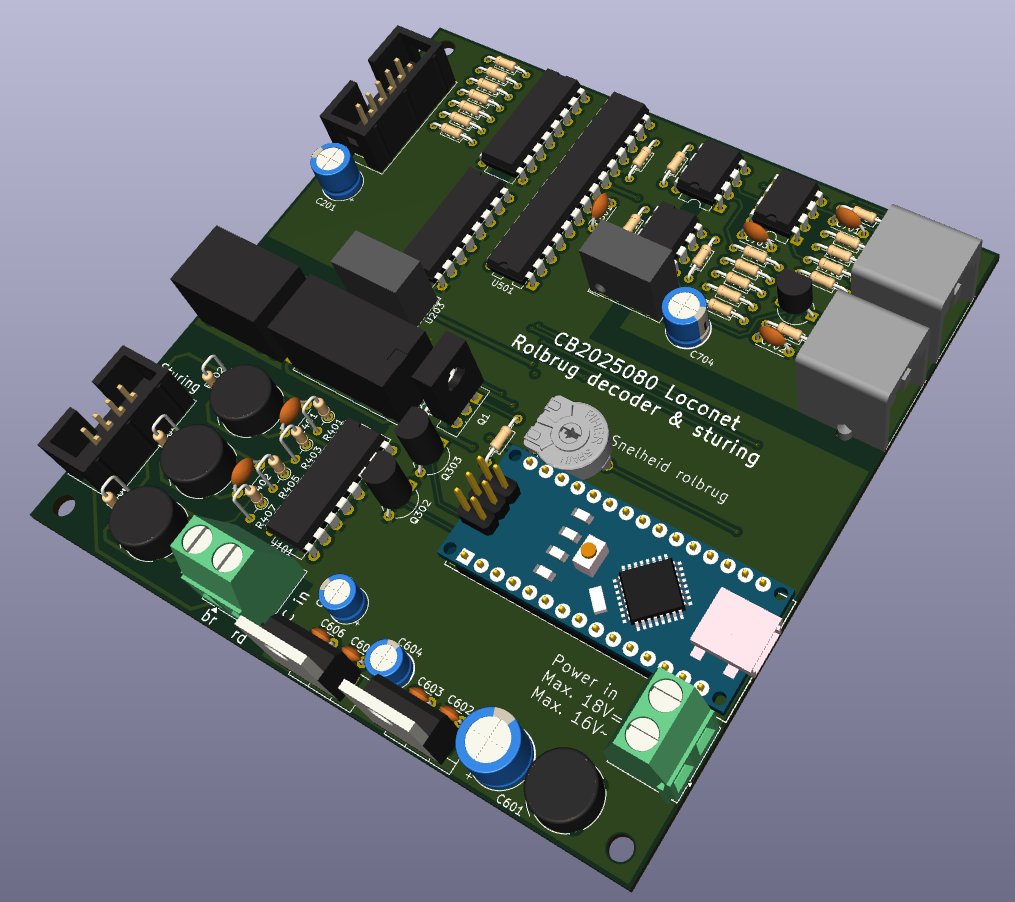

Voor de brug is inmiddels een decoder bedacht, De print daarvoor zal er uit gaan zien zoals in deze afbeelding .

2025080 print3D

De gedachte is dat deze decoder het volgende gaat doen:
1 - Terugmelden van de bezetting van het brugspoor en de oprijspoortjes aan weerszijden van de brug.
2 - Wisselcommando's ontvangen, op basis waarvan de brug van positie veranderd.
3 - De brugmotor aansturen met Pulse Width Modulation
4 - De toestand van de besturing terugmelden (bijv.: brug loopt, proces is voorbij)
