Om met deze baan automatisch te kunnen rijden heb je een vorm van ogen voor je computer nodig. Ofwel...
Voor het besturingsprogramma zijn die "ogen" terugmelders. Dat doen we op deze baan m.b.v. stroommeting en terugmeldeing van de status daarvan. We hebben gekozen daarvoor s88-modules te gebruiken, die per baanmodule via Loconet met een centrale communiceren.
Hoe werkt dat?

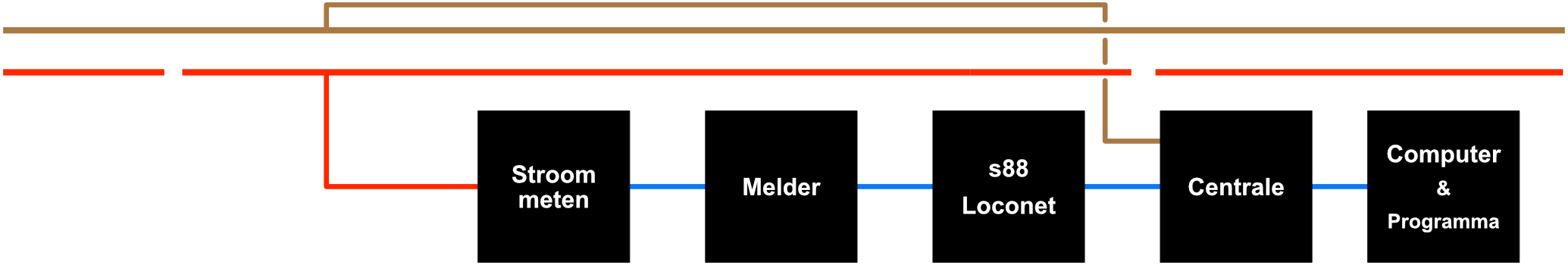

Als een trein in een geïsoleerd stuk rails komt, gaat die daar stroom afnemen van de centrale. Alls dat stuk rails - we noemen dat een sectie - aangesloten is via een stroommeetcircuit kan op basis daarvan een signaal "aanwezig" gemaakt worden als er stroom afgenomen wordt. Dat gegeven - wel of niet aanwezig - wordt door de centrale opgevraagd. De centrale struurt dat weer door naar het besturende programma in de computer. Zie afb. hieronder.
Zo zijn er op de hele baan ruim honderd secties/bezetmelders. Op basis van het baanplan kunnen daarmee blokken gevormd worden.
